La deformazione anelli in tornitura è uno dei problemi più comuni e costosi nelle lavorazioni CNC di componenti circolari sottili.
Spesso il pezzo risulta conforme durante la lavorazione, ma fuori tolleranza una volta rilasciato dal mandrino. Capire come evitare la deformazione anelli tornitura significa intervenire sul sistema di serraggio, non sul programma o sull’utensile.

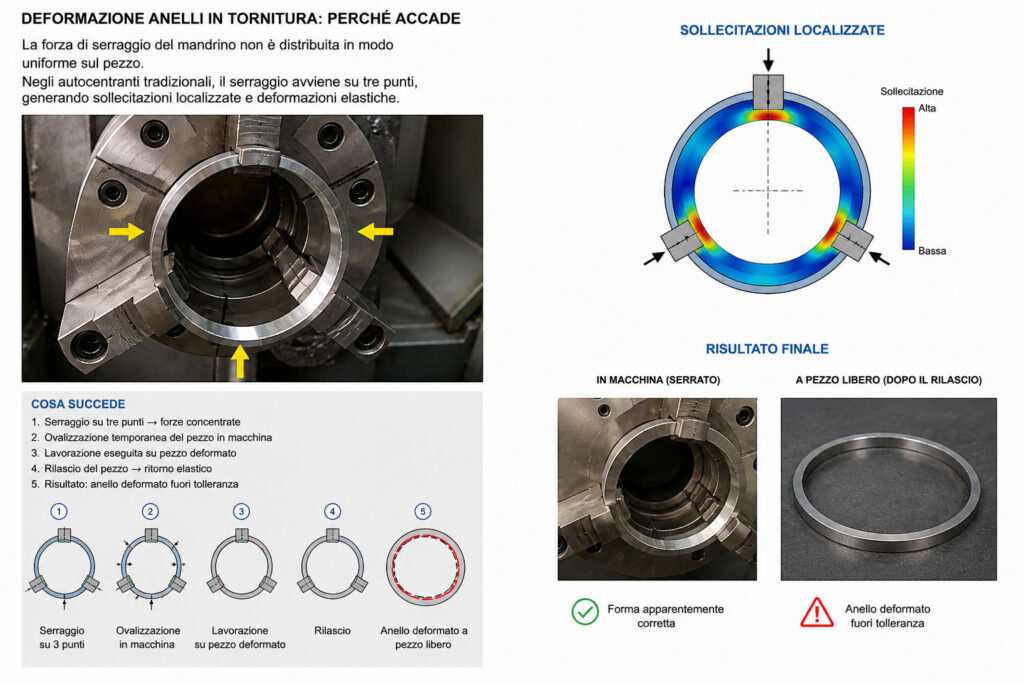

Deformazione anelli in tornitura: perché accade

La deformazione anelli in tornitura si verifica quando la forza di serraggio applicata dal mandrino non è distribuita in modo uniforme sul pezzo.

Negli autocentranti tradizionali, il serraggio avviene su tre punti, generando:

• sollecitazioni localizzate;

• ovalizzazione temporanea del pezzo;

• ritorno elastico al rilascio.

Il risultato è un anello apparentemente corretto in macchina, ma deformato a pezzo libero.

Anelli sottili e componenti delicati: i più a rischio

Il problema è particolarmente evidente su:

• anelli sottili;

• flange leggere;

• boccole a parete ridotta;

• componenti circolari con spessori non uniformi.

In questi casi, anche una forza di serraggio moderata può generare una deformazione anelli tornitura significativa.

Perché aumentare o ridurre la forza non risolve il problema

Un errore comune è tentare di compensare la deformazione:

• aumentando la forza di serraggio;

• oppure riducendola al minimo.

Entrambe le soluzioni sono inefficaci:

• troppa forza → maggiore ovalizzazione;

• troppa poca forza → instabilità e vibrazioni.

Il problema non è quanta forza si applica, ma come viene distribuita.

Il ruolo dei morsetti teneri nella deformazione degli anelli

I morsetti teneri rappresentano già un primo passo verso la riduzione della deformazione, perché:

• aumentano la superficie di contatto;

• si adattano alla geometria del pezzo;

• riducono le concentrazioni di carico.

Tuttavia, anche un morsetto tenero tradizionale continua a lavorare su tre punti di serraggio, seguendo la logica dell’autocentrante.

Per anelli sottili, questo può non essere sufficiente a evitare la deformazione anelli tornitura.

Distribuzione uniforme del serraggio: il vero fattore chiave

Per evitare la deformazione degli anelli in tornitura CNC, è necessario:

• aumentare i punti di contatto effettivi;

• distribuire la forza in modo simmetrico;

• ridurre le sollecitazioni localizzate.

Un serraggio distribuito su più punti:

• mantiene la forma circolare reale del pezzo;

• riduce il ritorno elastico;

• migliora la ripetibilità dimensionale.

Lavorazioni ad alta velocità: effetto amplificatore

Durante la rotazione ad alte velocità:

• le sollecitazioni centrifughe si sommano a quelle di serraggio;

• la deformazione aumenta;

• il controllo dimensionale diventa più critico.

Ecco perché la deformazione anelli tornitura è spesso più evidente nei cicli produttivi moderni ad alta produttività.

Come verificare se il pezzo si deforma davvero

Un metodo pratico, spesso trascurato, consiste nel:

1. misurare il pezzo in macchina;

2. rilasciare il serraggio;

3. rimisurare il componente a pezzo libero.

Se le quote cambiano, la deformazione anelli tornitura è presente, anche se invisibile durante la lavorazione.

Soluzioni tecniche per evitare la deformazione degli anelli

In sintesi, per evitare la deformazione anelli tornitura è necessario:

• scegliere sistemi di serraggio progettati per pezzi sottili;

• aumentare la superficie e i punti di contatto;

• evitare soluzioni improvvisate o adattamenti;

• considerare il serraggio come parte integrante del processo.

Solo un approccio tecnico al serraggio consente di eliminare il problema alla radice.
